Popis

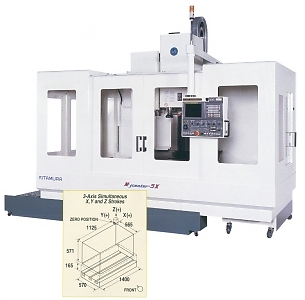

Mycenter 5X

STŮL

Jednotky

# 40

# 50

velikost stolu

mm

570 x 1400

T-drážka

mm

18 x 5

max. zatížení stolu

kg

1000

max. velikost obráběného dílce

mm

1400 x 570 x
540

1400 x 570 x
480

POSUVY

osa X

mm

1125

osa Y

mm

565

osa Z

mm

571

vzdálenost konce vřetene od pracovní plochy stolu

mm

165-736

vzdálenost od vedení stojanu ke středu stolu

mm

305-870

VŘETENO

kužel vřetene

-

NTS č. 40

NTS č. 50

otáčky vřetene

ot/min

20-10000
(15000)

35-3500
(5000, 10000)

pohon vřetene

stupeň

automatický, 2 stupňový

max. kroutící moment

Nm

-

pohon vřetene

kW

15 (20)

18,5 (25)

AUTOMATICKÁ VÝMĚNA NÁSTROJŮ

kapacita zásobníku nástrojů

ks

30 (40, 60)

typ držáku nástrojů

-

MAS BT/CT 40

MAS BT/CT 50

tažný čep

-

-

max. rozměr nástroje

mm

Ø 95 x 350

Ø 110 x 350

max. rozměr nástroje s vynecháním vedl. nástroje

mm

Ø 140 x 350

Ø 200 x 350

max. hmotnost nástroje

kg

10

15

doba výměny nástroje: nástroj-nástroj

sec

1,4

2,5

doba výměny nástroje: tříska-tříska

sec

4,7

8

OSTATNÍ

Hmotnost stroje

kg

9800

10000

spotřeba el. energie

kVA

30

šířka a délka stroje

mm

4140 x 3147

výška stroje

mm

3132
