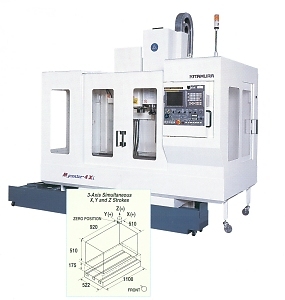

VERTIKÁLNÍ OBRÁBĚCÍ CENTRUM MYCENTER
4Xi (F)
|
|
|
Popis
|
|
Mycenter
4Xi
|
Mycenter
4Xi F
|
|
STŮL
|
Jednotky
|
#
40
|
#
50
|
1
paleta
|
2
palety
|
|
velikost
stolu
|
mm
|
522
x 1100
|
522
x 1100
|
420
x 1000
|
|
T-drážka
|
mm
|
18
x 3
|
18
x 3
|
|
max. zatížení
stolu
|
kg
|
600
|
600
|
250
|
|
max.
velikost obráběného dílce
|
mm
|
1100
x 522
x 490
|
1100
x 522
x 430
|
1100
x 522
x 490/430
|
1000
x 510
x 490/430
|
|
|
|
|
|
|
|
|
POSUVY
|
|
|
|
|
|
osa X
|
mm
|
920
|
1016
|
|
osa Y
|
mm
|
510
|
510
|
|
osa Z
|
mm
|
510
|
510
|
|
vzdálenost
konce vřetene od
pracovní plochy stolu
|
mm
|
175-685
|
175-685
|
|
vzdálenost od
vedení stojanu ke
středu stolu
|
mm
|
263-773
|
263-773
|
|
|
|
|
|
|
|
|
VŘETENO
|
|
|
|
|
|
|
kužel vřetene
|
-
|
NTS
č. 40
|
NTS
č. 50
|
NTS
č. 40/ č. 50
|
|
otáčky vřetene
|
ot/min
|
20-10000
(15000)
|
35-3500
(5000,10000)
|
20-15000
(3500,
5000,10000,20000)
|
|
pohon vřetene
|
stupeň
|
automatický,
2 stupňový
|
automatický,
4 / 2 stupňový
|
|
max. kroutící
moment
|
Nm
|
-
|
224/248
|
|
pohon vřetene
|
kW
|
15
(20)
|
18,5
|
|
|
|
|
|
|
|
|
AUT. VÝMĚNA
NÁSTROJŮ
|
|
|
|
|
|
|
kapacita zásobníku
nástrojů
|
ks
|
30
(40, 60)
|
30
|
|
typ držáku
nástrojů
|
-
|
MAS
BT/CT
40
|
MAS
BT/CT
50
|
MAS
BT/CT
40 / 50
|
|
tažný čep
|
-
|
-
|
JIS
B 6339 40P / 50P
|
|
max. rozměr
nástroje
|
mm
|
Ø
95 x 350
|
Ø
110 x 350
|
Ø
95 x 350
|
|
max. rozměr
nástroje s vynech.
vedlejšího nástroje
|
mm
|
Ø
140 x 350
|
Ø
170 x 350
|
Ø
140 x 350
|
|
max.
hmotnost nástroje
|
kg
|
10
|
15
|
X.15
|
|
doba výměny
nástroje:
nástroj-nástroj
|
sec
|
1,4
|
2,5
|
1,4/2,5
|
|
doba výměny
nástroje:
tříska-tříska
|
sec
|
4,7
|
8
|
4,7/8,0
|
|
|
|
|
|
|
|
|
OSTATNÍ
|
|
|
|
|
|
|
Hmotnost
stroje
|
kg
|
7450
|
7500
|
8300
|
9750
|
|
spotřeba el.
energie
|
kVA
|
30
|
30
|
|
šířka a délka
stroje
|
mm
|
3560
x 2880
|
3550
x
2957
|
5280
x
2957
|
|
výška
stroje
|
mm
|
3050
|
3050
|
3185
|
|
