4. Systém Nikken 3 Lock

Je unikátní nástrojový systém s trojím dotekem, vyvinutý pro zlepšení výkonu obrábění a zlepšení přesnosti při dokončování u obráběcích center se strmým kuželem. A nejen pro zlepšení opakované přesnosti výměny nástroje ale také pro předcházení problému s vyjmutím trnu z vřetene při velkých otáčkách. Funkce je zaručena i po letech užívání stroje, když upínací mechanismus ve vřeteni mírně slábne.

Skládá se z hlavního tělesa v kuse s límcem a kuželového pláště. Obě části jsou spojeny přes předepjaté talířové pružiny. Velikost předpětí určuje správné rozdělení síly mezi kužel a límec (90%kužel 10%límec). Standardní SK má až nadměrný tlak v kuželu, a to někdy vede k problémům při vyjímání nástroje.

Nikken řeší tento problém ojedinělým způsobem: Talířové pružiny tlumí vibrace obrábění, to prodlužuje životnost nástroje. Když je trn vtažen do vřetene, talířové pružiny rovněž vyrovnávají malé rozdíly v délce mezi referenčním průměrem kuželu a čela vřetene.

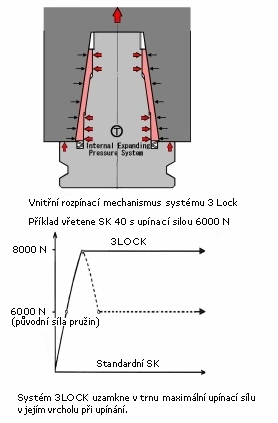

Těleso trnu se rozepne a „uzamkne“ v trnu maximální tažnou sílu upínacího mechanismu. Zároveň je dosaženo „trojího“ dotyku na kuželu, límci, i uvnitř trnu – mezi válcovým tělesem a kuželovým pláštěm.
